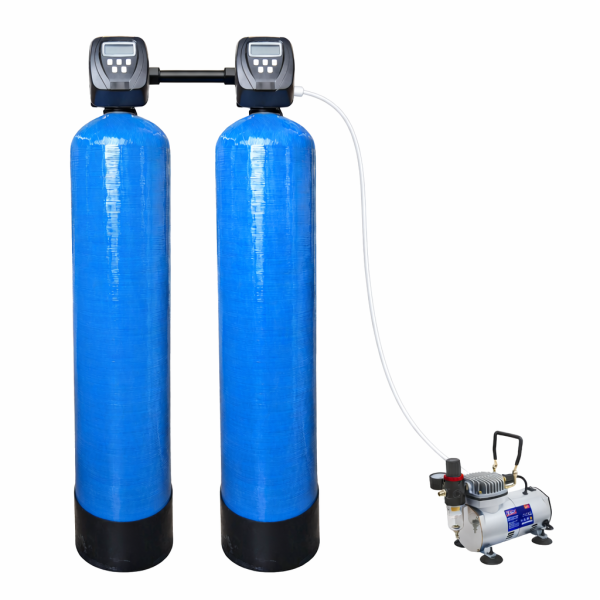

Atdzelžošanas iekārta "OXY-4000-DUPLEX" 3,6-5,0 m3/st
~ Samazina mangānu (Mn2+, Mn3+)
~ Samazina sērūdeņraža smakas
~ Bez ķīmiskajiem reaģentiem
~ Zemi ekspluatācijas izdevumi
Dārgo klient!
Lai veiktu pasūtījumu un pārliecinātos, ka izvēlētā iekārta atbilst Jūsu vajadzībām, pirms iegādāšanās rekomendējam atsūtīt ūdens analīžu rezultātus un nokonsultēties ar mūsu speciālistu aizpildot Kontaktformu vai piezvanot uz mob. 29349862.
~ Iekārtu pielietojums
Lielākoties iekārtas izmanto, lai attīrītu ūdeni no dzelzs (Fe2+), taču papildus iekārtas arī samazina mangānu un sērūdeņraža smakas. Būtiskākie ieguvumi - nepārtrauktās plūsmas attīrīšana, nav nepieciešami reaģenti, skalošanās ūdeņi nekaitē bioloģiskajām kanalizācijas sistēmām.
~ Darbības princips
Ūdens atdzelžošanas iekārtas „OXY-DUPLEX” ūdens atdzelžošanu veic ar aerācijas metodi, panākot dzelzs un mangāna oksidēšanos un tad to filtrējot.
Filtrācijas sistēmas tvertņu tilpņu augšpusē atrodas gaiss (t.sk. skābeklis), caur kuru plūstot ūdenim, tiek oksidēts ūdenī izšķīdušais dzelzs (Fe2+, Fe3+), izveidojot molekulas (Fe2O3, FeO), kuras ir vieglāk piesaistīt filtrējošam materiālam. Oksidēšanas procesa rezultātā izveidojušās nogulsnes un molekulas aiztur filtrējošais kvarca un mangāna dioksīda smilšu slānis, kas atrodas tajās pašās tvertņu tilpnēs. Tādejādi ūdens pēc filtrācijas tiek nodrošināts attīrīts no dzelzs. Filtrējošā slāņa papildus funkcija ir tā, ka tas darbojas arī kā katalizators un tas nozīmē, ka lai veiktu ūdens atdzelžošanu nelielam dzelzs saturam, skābeklis obligāti nav nepieciešams. Skābeklis šai iekārtai kalpo kā palīgs iekārtas darbības efektivitātei pie augstiem dzelzs saturiem. Filtrējošo vidi ir nepieciešams periodiski skalot ar ūdeni. Iekārtai skalojoties izfiltrētais dzelzs, mangāns, u.c. piemaisījumi tiek skaloti kanalizācijā.
Katrai tvertnei ir uzmontēts vadības bloks. Katrai tvertnei uz ūdens izvada cauruļvada papildus ir uzmontēts elektriskais vārsts. Elektriskais vārsts ir paredzēts, lai iekārtas skalošanās laikā neattīrītā ūdens padeve nenokļūtu sistēmā pie patērētāja. Piemēram, kad viena tvertne veic iekārtas skalošanos, vārsts aizver ūdens izvadu no šīs tvertnes. Tikmēr ūdens padeve tiek nodrošināta caur otru tvertni. Šajā mirklī kopējās iekārtas attīrīšanas ražība un caurplūde samazinās par 50%, taču pēc skalošanās beigām jauda atkal atjaunojās un iekārta darbojās ar 100% ražību.
Skābekļa daudzums tiek atjaunots ar gaisa kompresoru. Gaisa padeves biežumu un ilgumu, kā arī iekārtas skalošanās ciklus nodrošina iekārtas vadības mehānismi.
Vadības mehānismi ir pilnībā aprīkoti ar nepieciešamajām funkcijām, lai varētu ieregulēt katram objektam individuāli nepieciešamos uzstādījumus, vadoties pēc ūdens analīžu rezultātiem, ūdens spiedieniem un citām specifikām.
Vadības mehānismi aprīkoti ar ūdens patēriņa skaitītāju, kuri skaita litrus līdz nākošajai skalošanai.
~ Komplektācija un ražotāji
Iekārtu būtiskākās sastāvdaļas ir vadības mehānismi un pildījumi. Ar lielu pieredzi ūdens attīrīšanā ir iegūta pilnīga pārliecība par komplektējošo materiālu kvalitāti, drošību un ilglaicīgumu.
Šīs sērijas ūdens attīrīšanas iekārtas tiek komplektētas no: ASV ražotiem “Clack WSEI”; “WSCI” mehānismiem,
Kvarca smiltīm “Dansk kvarts industri” (Dānija), kā arī filtrācijas materiāliem “Birm” (ASV), Pyrolox vai Manganox (LT).
|
~ Attīrīšanas efektivitāte * Dzelzs (Fe2+ 3+): - 8mg/l. * Mangāns (Mn2+ 3+): - 1mg/l. * Sērūdeņradis (H2S): - 2mg/l |
|
Svarīgi! Ūdens attīrīšanas līmeni ietekmē arī citi ķīmiskie rādītāji, kā piemēram oksidējamība, pH skābums u.c. Šo rādītāju stipra paaugstināšanās var ietekmēt iekārtas attīrīšanas efektivitāti. * Ieteicamais pH līmenis ūdenī: 6,5- 9.0 pH * Ieteicamais Oksidējamības līmenis: <12mgOl |
~ Tehniskie parametri:
|
MODELIS: |
OXY 1500 DUPLEX |
OXY 2000 DUPLEX |
OXY 3000 DUPLEX |
OXY 4000 DUPLEX |
OXY 6000 DUPLEX |
|
|
Iekārtas attīrīšanas ražība (m³h) Fe>1mgl - Fe<1mgl |
2,2 - 3,6 |
2,8 - 4,4 |
3,2 - 4,6 |
3,6 - 5,0 |
4,4 - 5,6 |
|
|
Maksimālā caurplūde (m³h) |
Max. 9,0 |
|||||
|
Ekspluatācijas darba spiediens (bar) |
2,5 - 6 |
3,0 - 6 |
||||
|
Skalošanās ilgums (min) |
10 - 13 |
10 - 13 |
10 - 13 |
10 - 13 |
12 - 15 |
|
|
Skalošanas plūsmas ātrums Backwash ciklā (l/min) |
20 |
24 |
28 |
34 |
34 |
|
|
Kopējais notekūdeņu daudzums uz vienu reģenerāciju (m³) |
0,20 - 0,26 |
0,24 - 0,32 |
0,28 - 0,37 |
0,34 – 0,45 |
0,41 - 0,51 |
|
|
Kolonnas izmērs ar vadības bloku (cm) Augstums/diametrs/tilpums (litri) |
160 x 26,5 62 x 2gab |
155 x 32 87l x 2gab |
160 x 34 105 x 2gab |
190 x 38 150 x 2gab |
190 x 43 195 x 2gab |
|
|
Kopējais pildījuma daudzums tvertnē (litri) |
38 x 2gab |
53 x 2gab |
63 x 2gab |
90 x 2gab |
120 x 2gab |
|
|
Ūdens pievienojums - ievada un izvada izmēri |
1’’ - ārējās vītnes |
1 ¼’’ - ārējās vītnes |
||||
|
Notekūdeņu pievienojuma izmēri |
¾’’ - ārējā vītne |
|||||
|
Elektrības pievienojums vadības blokam |
220-240V -12V |
|||||
|
Ekspluatācijas temperatūra (ºC) |
+4 - +38 |
|||||
|
Kompresora izmēri (cm) Augstums/platums/garums |
24 x 14 x 26 |
|||||
|
Kompresora ražība (l/min) |
23 |
|||||
|
Kompresora trokšņu līmenis (dB) |
47 |
|||||
|
Elektrības pievienojums kompresoram |
220 - 240V / 50Hz |
|||||
|
Uzstādīšanai ieteicamā platība (cm) Augstums/platums/garums |
175x50x80 |
170x50x90 |
175x55x100 |
210x60x110 |
210x60x120 |
|
~ Ekspluatācija:
- Iekārtas ražību ietekmē ūdens kvalitāte, tāpēc ir jāņem vērā, jo sliktāka būs ūdens kvalitāte, jo lēnāks būs attīrīšanas ātrums.
- Skalošanās biežums tiek aprēķināts katram klientam individuāli, kas ir atkarīgs no attīrāmā ūdens kvalitātes (dzelzs, mangāna, u.c. vielu satura) un izvēlētā iekārtas modeļa.
- Kopējais notekūdeņu daudzums uz vienu reģenerāciju ir atkarīgs arī no ūdens spiedieniem, cauruļvadu diametriem, u.c.
- Skalošanās ilgums ir atkarīgs no regulācijām, kas tiek iestatīta katram objektam individuāli vadoties pēc ūdens kvalitātes.
Iekārtai nav nepieciešama patstāvīga iekārtas aprūpe, jo nav nepieciešams papildināt reaģentus, tīrīt filtrus, u.t.t.
- Periodiski (ik pēc 3-7 gadiem) būs nepieciešama iekārtas pildījuma maiņa. Maiņas biežums ir atkarīgs no attīrāmā ūdens kvalitātes, iekārtas skalošanās efektivitātes un patērētā ūdens.
- Vienu reizi gadā ieteicams veikt iekārtas apkopi.
~ Garantijas:
Iekārtas kopējā garantija ir 3 gadi.
